Физическая структуризация сети
Простейшее из коммуникационных устройств — повторитель (repeator) — используется для физического соединения различных сегментов кабеля локальной сети с целью увеличения общей длины сети. Повторитель передает сигналы, приходящие из одного сегмента сети, в другие ее сегменты (рис. 8.1). Повторитель позволяет преодолеть ограничения на длину линий связи за счет улучшения качества передаваемого сигнала — восстановления его мощности и амплитуды, улучшения фронтов и т. п.

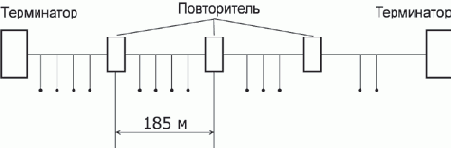

Рис. 8.1. Повторитель позволяет увеличить длину сети Ethernet.
Повторитель, который имеет несколько портов и соединяет несколько физических сегментов, часто называют концентратором (concentrator) или хабом (hub). Эти названия (hub — основа, центр деятельности) отражают тот факт, что в данном устройстве сосредоточены все связи между сегментами сети.
Использование концентраторов характерно практически для всех базовых технологий локальных сетей — Ethernet, ArcNet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet.
Нужно подчеркнуть, что в работе любых концентраторов много общего — они повторяют сигналы, пришедшие с одного из их портов, на других своих портах. Разница состоит в том, на каких именно портах повторяются входные сигналы. Так, концентратор Ethernet повторяет входные сигналы на всех своих портах, кроме того, с которого сигналы поступают (рис. 8.2).

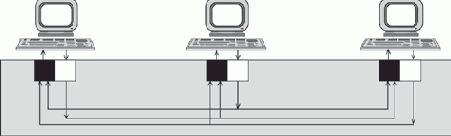

Рис. 8.2. Концентратор Ethernet.
А концентратор Token Ring (рис. 8.3) повторяет входные сигналы, поступающие с некоторого порта, только на одном порту — на том, к которому подключен следующий в кольце компьютер.

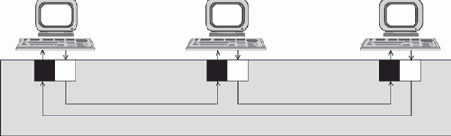

Рис. 8.3. Концентратор Token Ring.
Добавление в сеть концентратора всегда изменяет физическую топологию сети, но при этом оставляет без изменений ее логическую топологию.
Как уже было сказано, под физической топологией понимается конфигурация связей, образованных отдельными частями кабеля, а под логической — конфигурация информационных потоков между компьютерами сети. Во многих случаях физическая и логическая топологии сети совпадают. Например, сеть, представленная на рис. 8.4 а, имеет физическую топологию "кольцо". Компьютеры такой сети получают доступ к кабелям кольца за счет передачи друг другу специального кадра — маркера, причем этот маркер также передается последовательно от компьютера к компьютеру в том же порядке, в котором компьютеры образуют физическое кольцо, то есть компьютер A передает маркер компьютеру B, компьютер B — компьютеру С и т. д.
Сеть, показанная на рис. 8.4б, демонстрирует пример несовпадения физической и логической топологии. Физически компьютеры соединены по топологии "общая шина". Доступ же к шине происходит не по алгоритму случайного доступа, применяемому в технологии Ethernet, а путем передачи маркера в кольцевом порядке: от компьютера A — компьютеру B, от компьютера B — компьютеру С и т. д. Здесь порядок передачи маркера уже не повторяет физические связи, а определяется логическим конфигурированием драйверов сетевых адаптеров. Ничто не мешает настроить сетевые адаптеры и их драйверы так, чтобы компьютеры образовали кольцо в другом порядке, например: В, А, С... При этом физическая структура сети не изменяется.

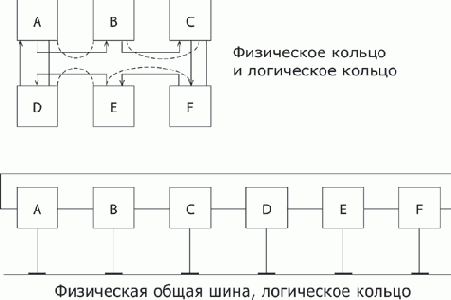

Рис. 8.4. а) логическая и физическая структуры сети совпадают
б) логическая структура не совпадает с физической.
Другим примером несовпадения физической и логической топологий сети является уже рассмотренная сеть на рис. 8.2 Концентратор Ethernet поддерживает в сети физическую топологию "звезда". Однако логическая топология сети осталась без изменений — это "общая шина". Так как концентратор повторяет данные, пришедшие с любого порта, на всех остальных портах, то они появляются на всех физических сегментах сети одновременно, как и в сети с физической общей шиной. Логика доступа к сети не меняется: все компоненты алгоритма случайного доступа — определение незанятости среды, захват среды, распознавание и отработка коллизий — остаются в силе.
Физическая структуризация сети с помощью концентраторов полезна не только для увеличения расстояния между узлами сети, но и для повышения ее надежности. Например, если какой-либо компьютер сети Ethernet с физической общей шиной из-за сбоя начинает непрерывно передавать данные по общему кабелю, то вся сеть выходит из строя, и остается только одно — вручную отсоединить сетевой адаптер этого компьютера от кабеля. В сети Ethernet, построенной с использованием концентратора, эта проблема может быть решена автоматически — концентратор отключает свой порт, если обнаруживает, что присоединенный к нему узел слишком долго монопольно занимает сеть. Концентратор может блокировать некорректно работающий узел и в других случаях, выполняя роль некоторого управляющего узла.
